- Применимо 100%
- Возможно применимо

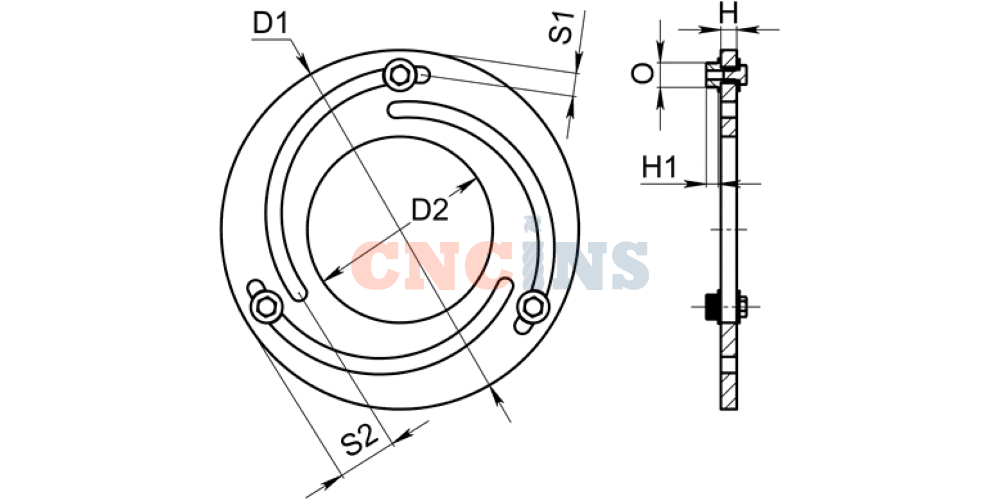

| Артикул | H1, мм | S1, мм | Диаметр патрона | D2, мм | D1, мм | S2, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|
|
|
9 | 23 | — | 400 мм / 15" | 230 | 380 |
32 075 ₽/шт
|
||
|
|
9 | 21 | 50 | 315 мм / 12" | 188 | 316 |
27 890 ₽/шт
|
||
|
|
9 | 17 | 40 | 250 мм / 10" | 150 | 258 |
19 803 ₽/шт
|
||
|
|
9 | 15 | — | 200 мм / 8" | 115 | 218 |
17 572 ₽/шт
|
||
|
|
9 | 12 | 32 | 160 мм / 6" | 80 | 168 |
18 827 ₽/шт
|
||
|
|
9 | 12 | 28 | 125 мм / 5" | 60 | 140 |
15 102 ₽/шт
|
||
|
|
9 | 12 | 28 | 100 мм / 4" | 34 | 114 |
14 505 ₽/шт
|
Приспособления для расточки кулачков — оснастка для растачивания кулачков в соответствие с определенной конфигурацией и размером заготовки. Обеспечивают хорошую точность центрирования и сохранение ее значений при выполнении технологических операций. Эксплуатируются с новыми и старыми патронами.
Особенности и виды
Оснастка имитирует торец токарного патрона, размещенного на станке. Может применяться с трехкулачковыми, гидравлическими патронами.
Приспособления могут поставляться с набором для крепления кулачков. Гарантируют максимальную концентричность сырых кулачков относительно поверхности обрабатываемой заготовки. Устройства различаются совместимостью с патронами разных диаметров.
Для обработки кулачки устанавливаются в правильное положение с учетом заданного припуска. Затем приспособление совмещается с монтажными отверстиями кулачков и фиксируется патроном. При этом главные кулачки последнего должны располагаться в середине хода для наилучшей фиксации. Чтобы выполнить зажатие серединой хода нужно немного разжать кулачки и незначительно сместить приспособление для перемещения регулируемых пальцев. Далее устройство заново фиксируется с помощью патрона. После этого остается обработать кулачки до необходимого размера.
Области применения
Приспособления востребованы в сфере машиностроения, металлообработки, станкостроения, приборостроения, судостроения, энергетики, строительства, аэрокосмической, оборонной, мебельной промышленности.
У нас можно купить приспособление для расточки кулачков токарного патрона в Перми бренда УММ с сертификатами качества. Чтобы подробнее узнать о продукции, получить консультацию и сделать заказ набирайте контактный номер 8 (800) 500-95-73.
