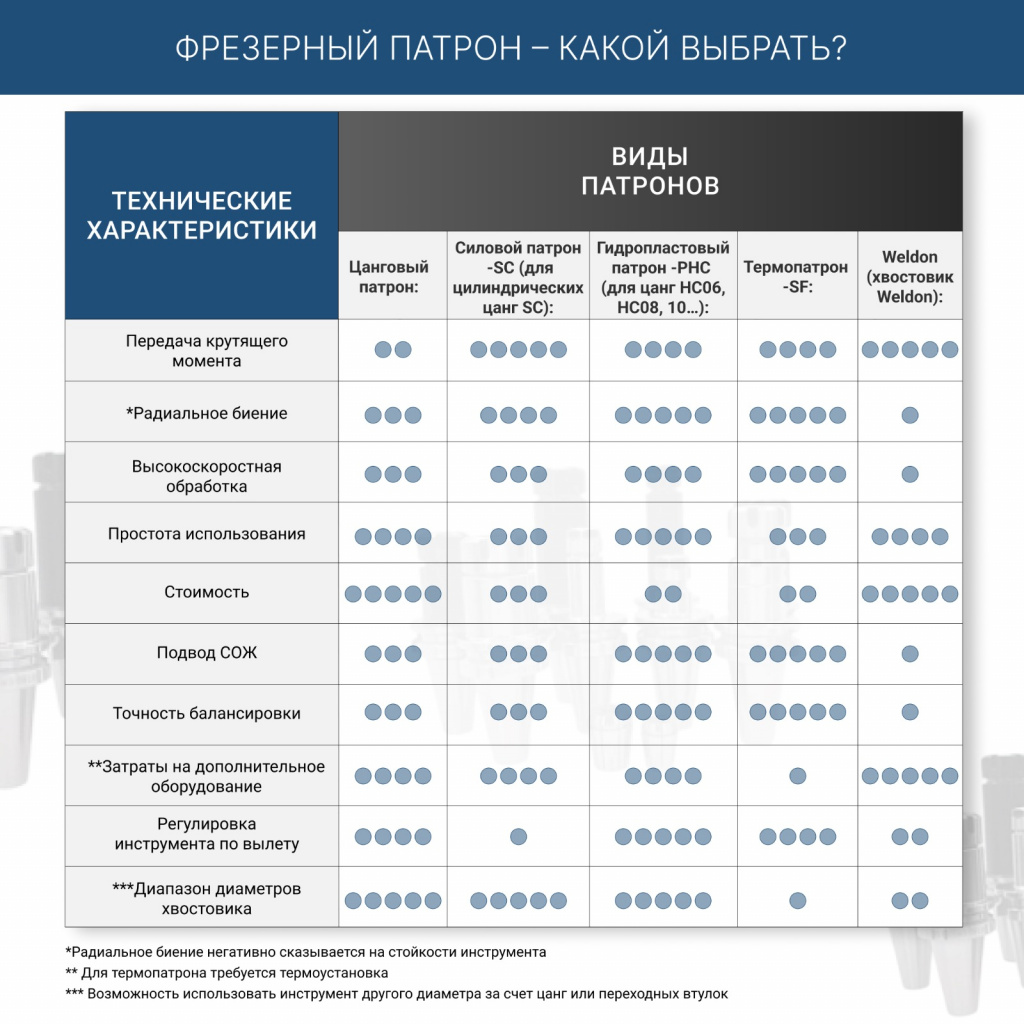

Фрезерный патрон – какой выбрать?

Сегодня подробнее поговорим о фрезерных патронах

1. Цанговый патрон:

    Крепление инструмента: Зажим через сменную цангу (ER).

    Преимущества: Огромный выбор размеров и типов цанг, быстрая смена инструмента, хорошая универсальность, относительно низкая цена.

    Минусы: Ограниченная сила зажима (особенно на больших вылетах), биение зависит от качества цанги/патрона, не лучший выбор для высокоскоростного и тяжелого резания.

    Применение: Стандартная обработка, сверление, фрезеровка на средних нагрузках, частые смены инструмента.

2. Силовой патрон - SC (для цилиндрических цанг SC):

    Крепление инструмента: Механическое усиление зажима через рычаги/клинья при затягивании гайки.

    Преимущества: Максимальная сила зажима (в 2-3 раза выше цангового!), отличная виброустойчивость, надежность в тяжелых условиях.

    Минусы: Выше биение, чем у прецизионных патронов, больший вес, выше цена, требует аккуратной затяжки.

    Применение: Черновая обработка, тяжелое резание, работа с ударными нагрузками, большой диаметр инструмента, длинные вылеты.

3. Гидропластовый патрон - PHC (для цанг HC06, HC08, 10…):

    Крепление инструмента: Зажим за счет давления гидравлической жидкости, равномерно передаваемого на эластичную оболочку.

    Преимущества: Высокая точность и повторяемость биения, отличная балансировка, равномерное распределение усилия зажима по всей окружности, хорошая вибропоглощаемость.

    Минусы: Высокая цена, ограниченный диапазон диаметров на один патрон.

    Применение: Финишные операции, обработка твердых материалов, где критична точность и качество поверхности.

4. Термопатрон - SF:

    Крепление инструмента: Нагрев патрона -> вставка холодного инструмента -> остывание и плотная усадка.

    Преимущества: Максимально возможная точность и минимальное биение, отличная балансировка, максимальная жесткость соединения, компактность.

    Минусы: Требует специального оборудования (индукционный нагреватель, охладитель), медленная смена инструмента, риск перегрева инструмента, ограниченный диапазон диаметров.

    Применение: Возможность работы в труднодоступных местах, сверхточная обработка, микрофрезерование, максимальные скорости вращения, где критична абсолютная точность и жесткость.

5. Weldon (хвостовик Weldon):

    Крепление инструмента: Механическое крепление инструмента с плоским пазом на хвостовике через установочный винт в патроне.

    Преимущества: Очень высокая передача крутящего момента, простота и надежность конструкции, дешевизна.

    Минусы: Невысокая точность (биение зависит от зазоров), плохая балансировка, концентрация напряжений у винта, невозможность точной регулировки вылета.

    Применение: Крупногабаритный инструмент (сверла, фрезы большого диаметра), тяжелое резание с низкими/средними оборотами, операции с высоким крутящим моментом, бюджетное решение.

Выводы:

*   Нужна универсальность и скорость смены инструменты – выбираем цанговый патрон (например, ER).

*   Тяжелое резание и вибрации - Силовой патрон.

*   Точность, финишная обработка - Гидропластовый или Термопаторон.

*   Максимальная точность и жесткость - Термопатрон (готовьтесь к затратам на оборудование).
